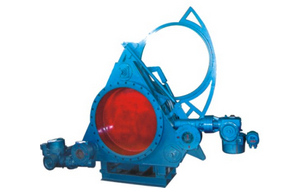

電動盲板閥,F943X電動盲板閥,上海品牌
-上海雄工閥門有限公司
|
|
|
|
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
|
|
|
提供全套工程閥門解決方案，電動盲板閥售前、售中、售后專業服務。
|
|
|
|
產品名稱：
|
電動盲板閥
|
產品型號：
|
F943X
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
結構形式：
|
扇形
|
密封結構：
|
軟密封
|
壓力范圍：
|
0.05MPa-0.25MPa
|
公稱通徑：
|
DN300-1600
|
常用材質：
|
鑄鋼
|
銘牌：
|
雄工品牌
|
產品說明
|
|
相關產品
|
|
訂貨流程
|
|
電動盲板閥,F943X電動盲板閥夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
F943CX電動扇形盲板閥主要結構特點1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
電動盲板閥,F943X電動盲板閥作原理
1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
聯系我們
上海雄工閥門有限公司
 電話：021-31263381
(陳工)
 傳真：021-60298264
 手機：13512135667
 郵箱：xgfm021@163.com
 地址：上海市嘉定區華亭工業園區1199號
網址：http://www.xgfmvalve.com
電動盲板閥,F943X電動盲板閥尺寸：
DN
|
D
|
D1
|
b
|
n-φd
|
L
|
300
|
440
|
395
|
22
|
12-φ22
|
580
|
350
|
490
|
445
|
24
|
12-φ22
|
580
|
400
|
540
|
495
|
24
|
16-φ22
|
680
|
450
|
595
|
550
|
24
|
16-φ22
|
680
|
500
|
645
|
600
|
24
|
16-φ22
|
680
|
600
|
755
|
705
|
26
|
20-φ26
|
680
|
700
|
860
|
810
|
26
|
24-φ26
|
680
|
800
|
975
|
920
|
26
|
24-φ30
|
680
|
900
|
1075
|
1020
|
26
|
24-φ30
|
710
|
1000
|
1175
|
1120
|
26
|
28-φ30
|
710
|
1100
|
1275
|
1220
|
26
|
28-φ30
|
710
|
1200
|
1375
|
1320
|
26
|
32-φ30
|
730
|
1300
|
1475
|
1420
|
26
|
32-φ30
|
830
|
1400
|
1575
|
1520
|
26
|
36-φ30
|
830
|
1500
|
1675
|
1620
|
26
|
36-φ30
|
830
|
1600
|
1790
|
1730
|
26
|
40-φ30
|
830
|
|
