一、產品概述
JFY型耐腐蝕泵立式液下泵是一種單級單吸長軸式液下離心泵。其標記、額定性能點和法蘭連接尺寸等效采用ISO2858國際標準、技術條件采用ISO5199標準。與原FY型耐腐蝕液下泵相比，具有體積小、效率高、節能效果好，運行可靠等優點。適用于輸送不含固體顆粒、磨粒的腐蝕性介質。
泵的運送溫度一般為0-105℃。溫度在﹣20-0℃、105-180℃時可采用保溫夾套及冷卻夾套，采用低溫或高溫耐磨導軸承，此類情況用戶應說明。
如輸送介質有少量固體顆粒，滑動軸承應采用外潤滑方式（外接壓力大于0.2MPa的清水和其它云遜的介質），此類情況用戶應說明。
泵的工作壓力按1.6MPa設計。
泵的性能范圍：流量為1.6-2600m3/h、揚程為5-132m。
根據所輸送介質的不同，F(xiàn)Y型立式液下泵接觸液體部分的材質可選用鑄鐵（用符號H表示）、鑄鋼、1Cr18Ni9Ti(用符號B表示）、1Cr18Ni12Mo2Ti（用符號M表示）、304、304L、316、316L、904、Lewmet合金、20號合金等材料制造。

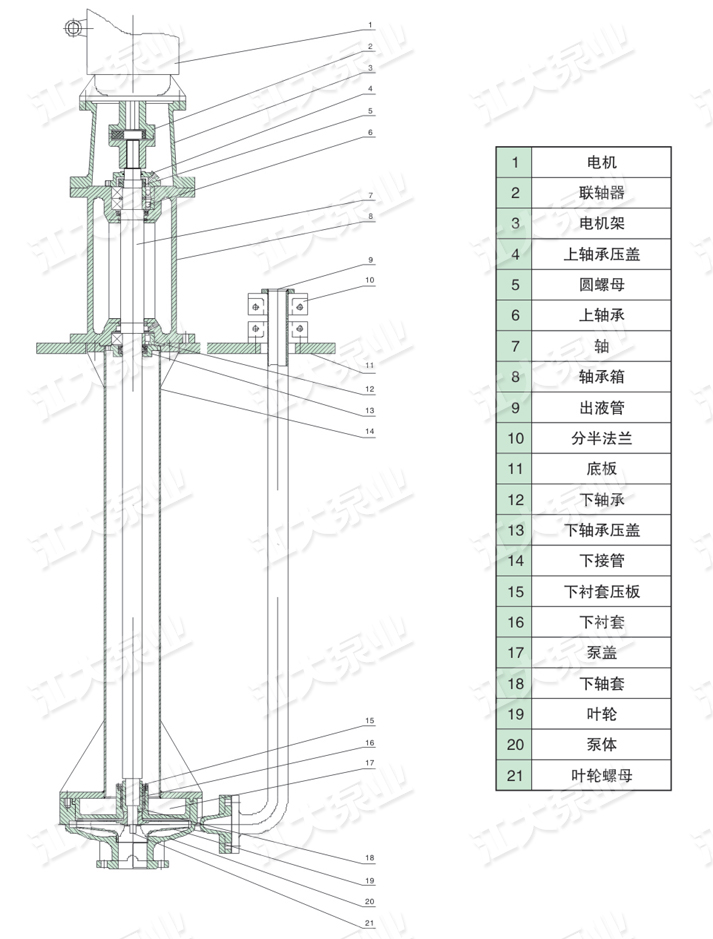

二、結構圖

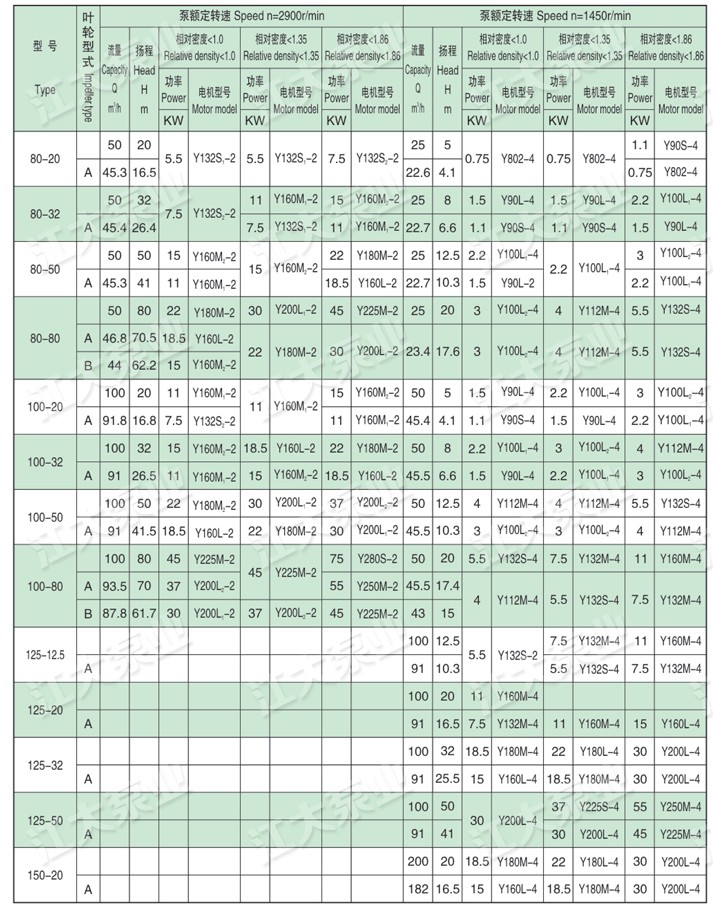

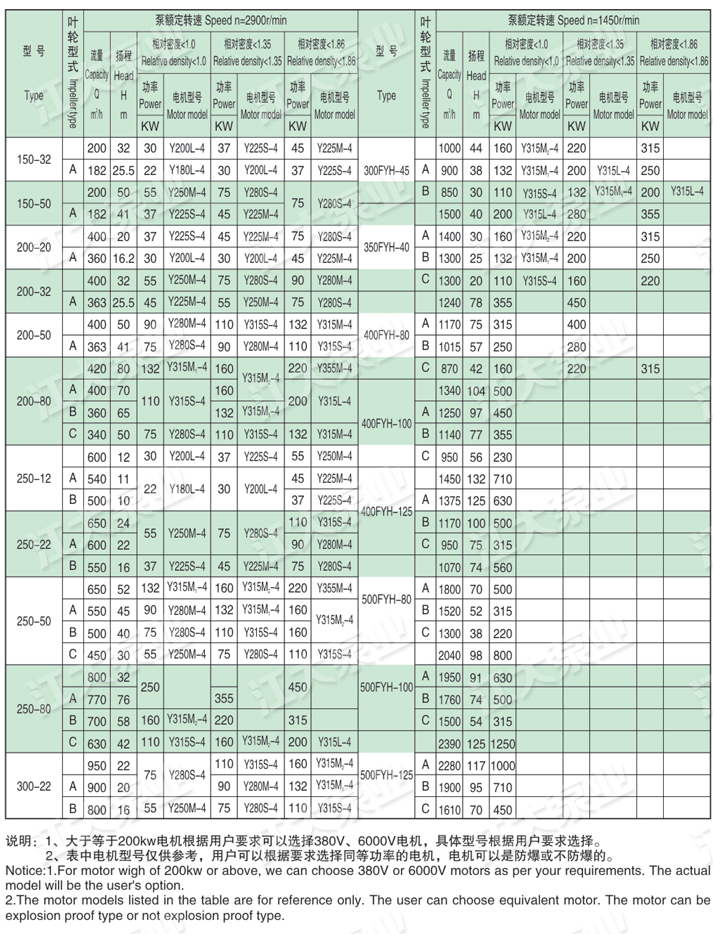

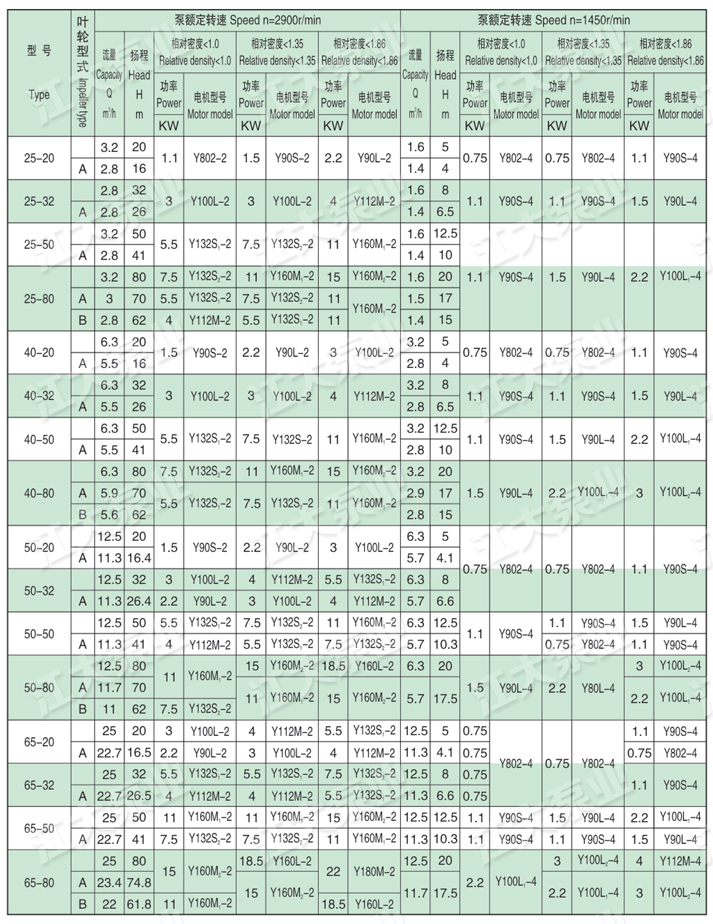

三、性能參數表
